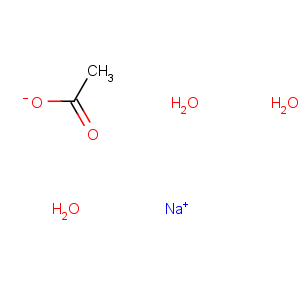

三水醋酸鈉（sodium acetate trihydrate，簡稱 SAT）是目前研究較為廣泛的一種水合鹽類儲熱材料。

三水醋酸鈉用于相變組合物

三水乙酸鈉在用于家庭應用所期望的溫度范圍內可固-液相變。但是，SAT作為相變材料(PCM)的實際應用受限于在設定溫度58℃，從固體SAT熔化為液體SAT與固體(乙酸鈉/SA)混合物的獨特不一致的方式。不能在58℃獲得完全液態溶液是個問題，其體現在水溶液在初始加熱時的熱力學穩定性、以及依照相變系統中的正常加熱/冷卻循環，在冷卻后重加熱 獲得的再形成水溶液的熱力學穩定性中。在熔融過程中形成固體對于SAT用作PCM是個問題，因為這個固體SA一經形成，通常將保留在相變系統的PCM的整個使用期中。之前克服這個問題的嘗試是通過應用三維交聯聚合物，比如纖維素基聚合物和高吸水性聚合物，來作為固體支撐物，該嘗試并未成功，因為不管初始的固體形成明顯減少，固體乙酸鈉形成的潛在問題并未解決，隨著時間推移固體乙酸鈉仍將從溶液中沉淀出，不可逆地聚集在PCM存儲容器的底部。對于作為PCM應用，具有有限使用期的方案不可接受。CN201480033153.4提供含三水醋酸鈉（三水乙酸鈉）的改進的相變材料，該相變材料可以重復循環地被加熱、冷卻、再加熱，并保有熱力學穩定性。

其包括：三水乙酸鈉和用于抑制在含三水乙酸鈉的相變材料中形成無水乙酸鈉結晶的至少一種堿溶性聚合物。制備方法包括：

1、將含無水乙酸鈉的水溶液、至少一種適合的堿溶性聚合物和至少一種成核促進劑混合；

2、加熱所得混合物，以提供58℃的含三水乙酸鈉的相變材料。

當使用三水乙酸鈉時，遵循下列步驟：

1、將三水乙酸鈉加熱至溫度超過58℃；

2、將三水乙酸鈉、至少一種適合的堿溶性聚合物和至少一種成核促進劑混合。

本發明作為相變材料的含三水醋酸鈉（三水乙酸鈉）組合物在均一性和熱力學穩定性上，比起以前使用三水乙酸鈉作為PCM能夠實現的，展現出前所未有的提高。
